Вихревой расходомер-счетчик газа ИРВИС-РС4 (до 2006 г. название ВРСГ-1) представляет собой комплектный, законченный узел коммерческого (технологического) учета газа, аттестованный органами Госстандарта.
ИРВИС-РС4 предназначен для ведения коммерческих расчетов между поставщиком и потребителем газа.
ИРВИС-РС4 выпускается в нескольких модификация, позволяющих вести учет различных газовых сред.
ИРВИС-РС4-ППС – измерение природного газа, азота, углекислого газа и др. очищенных, осушенных газов.
ИРВИС-РС4-ДДП – измерение попутного нефтяного газа, воздуха и др. газов, имеющих высокое содержание влаги и твердых примесей.
ИРВИС-РС4-Пар - измерение водяного пара и др. газов с температурой до +250 °С.
Исполнение "Тяни-Толкай" - измерение расхода газа на входе в АГНКС, а также учет прямых и обратных токов рабочего газа на других объектах.
Основные достоинства ИРВИС-РС4
- Высокая точность измерений
- Широкий диапазон измерений
- Стабильность метрологических характеристик
- Возможность работы на нестационарных потоках
- Нечувствительность к гидравлическим ударам
- Стойкость к загрязнениям
- Простота монтажа
- Простота и удобство в эксплуатации
- Отсутствие подвижных частей, подверженных износу
Принцип действия ИРВИС-РС4
Принцип действия расходомера-счетчика газа ИРВИС-РС4 основан на измерении частоты образования вихрей, возникающих в потоке газа при обтекании неподвижного тела (генератор вихрей).
Детектирование вихрей в зависимости от модификации счетчика происходит двумя типами чувствительных элементов: термоанемометром и датчиком пульсаций давления.
Благодаря тому, что чувствительные элементы детекторов вихрей вынесены из потока газа и размещены в канале перетока тела обтекания, расходомеры-счетчики ИРВИС-РС4 отличаются повышенной стойкостью к загрязнению газа.
Для приведения измеренного объема газа к стандартным условиям по ГОСТ-2939 используются сигналы от встроенных датчиков давления и температуры.
Функциональные характеристики ИРВИС-РС4
| Рабочий газ | природный газ, попутный нефтяной газ, водяной пар, воздух, азот, углекислый газ и др. неагрессивные газы | |
| Погрешность измеренного объема приведенного к стандартным условиям |
..... не более 1% при 0,2Qнаим. .....Qнаиб. ..... не более 1,3% при Qнаим. ...0,2 Qнаиб. |
|
| Диаметры условного прохода | 27, 50, 80, 100, 150, 200, 300 мм | |
| Диапазон измеряемых расходов газа при рабочих условиях |
от 8 м3/час до 12000 м3/час | |
| Давление измеряемого газа (абс.) | от 0,05 до 76 МПа | |
| Температура измеряемого газа | от -40 до +250°С | |
| Температура окружающей среды | от -40 до +45°С | |
| Питание | 220 (+140-130) В, 50 ±1Гц | |
| Взрывозащита | 1ExibIICT4 X | |
| Межповерочный интервал | 2 года | |
| Методика периодической поверки | безпроливная (имитационная) | |
Дополнительные особенности ИРВИС-РС4
Отсутствие подвижных частей, подверженных износу, самоочищение генератора вихрей (тела обтекания) за счет срыва вихрей, вынос детекторов вихрей из потока газа в канал перетока обеспечивают высокую стабильность метрологических характеристик счетчика ИРВИС-РС4 во время эксплуатации. Использование частотного вихревого сигнала, математический фильтр разработки производителя обеспечивают высокую точность измерений, отсутствие дрейфа нуля и явления "самоход".
Благодаря тому, что производитель имеет образцовую метрологическую базу, обеспечивающую возможность исследования и градуировки приборов во всем диапазоне расходов, температур и давлений, а также исследовать приборы при измерении пульсирующих потоков газа, приборы не имеют дополнительной погрешности связанными различиями условий градуировки и условий эксплуатации расходомеров-счетчиков газа "ИРВИС-РС4".

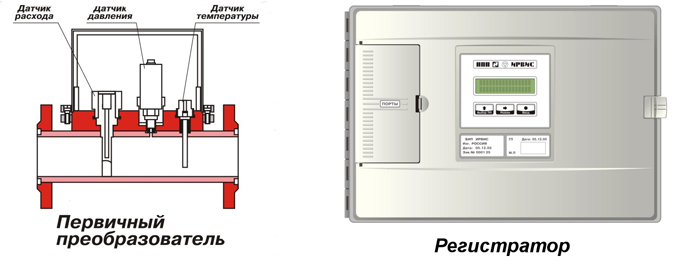

Первичный преобразователь представляет собой отрезок трубопровода с фланцами в котором установлено тело обтекания, датчики температуры и давления, плата вычислителя.
Тело обтекания представляет собой цилиндр специальной формы. В затененной части цилиндра, поперек потока газа выполнен канал перетока, в котором установлен чувствительный элемент детектора вихрей. Благодаря тому, что чувствительный элемент является детектором работающим в режиме "да", "нет" его замена возможна в процессе эксплуатации и не ведет к внеочередной периодической поверке прибора.
Датчик давления представляет собой первичный преобразователь абсолютного давления, термокомпенсированый во всем диапазоне рабочих температур, с нормированным токовых выходом 4...20 мА.
Датчик температуры представляет собой первичный преобразователь температуры термосопротивление платиновое с нормирующим усилителем 4...20мА.
Плата вычислителя по трем измеренным сигналам определяет текущий объемный расход, приведенный к стандартным условиям и накапливает, в энергонезависимой памяти, нарастающим итогом значение прошедшего объема газа. По цифровой линии связи передает информацию об измеряемых параметрах и накопленном объеме газа на специализированный регистратор - "БИП" (блок интерфейса и питания).
Регистратор ведет архивацию измеряемых параметров(глубина архива 100 суток), формирует отчетную ведомость, обеспечивает питание первичного преобразователя по искробезопасным электрическим цепям.
Съем информации с регистратора возможен несколькими способами.
- Подключение принтера к стандартному LPT порту и распечатка на бумажный носитель.
- Передача на АСУ через стандартный цифровой интерфейс RS-232 и 485.
- Перенос информации на персональный компьютер при помощи FLASH карты, входящей в базовый комплект поставки.
- Для оперативного контроля, регистратор укомплектован ЖКИ индикатором отображающим текущие измеряемые параметры, накопленный объем газа и др. параметры работы прибора.
Для исключения дополнительной погрешности, вызванной изменением состава рабочего газа, с клавиатуры, расположенной на лицевой панели регистратора, реализована возможность изменения состава газа внесенного в память прибора. От несанкционированного доступа данная функция защищается паролем надзорной организации.
Для ведения достоверного учета все вмешательства в установочные величины отображаются в архиве "констант".
При выходе прибора из строя учет газа ведется по условно-постоянным значениям вносимым в память прибора по взаимному согласованию поставщика и потребителя газа.
Монтаж и установка ИРВИС-РС4

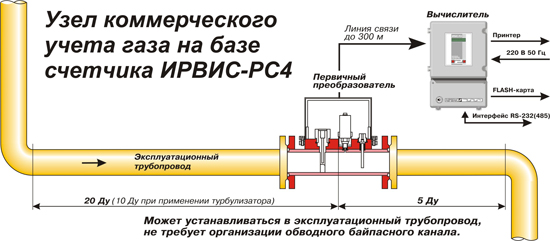

Первичный преобразователь расходомера-счетчика газа ИРВИС-РС4 может быть установлен в горизонтальный, вертикальный или наклонный трубопровод. В связи с тем, что расходомер практически не загромождает проход трубопровода в месте установки первичного преобразователя не требуется организация обводного байпасного канала. Для удобства монтажа в базовый комплект поставки включен монтажный комплект включающий в себя ответные фланцы, габаритную катушку имитатора, уплотнительные кольца, крепеж, 10 м. соединительного кабеля . Для снижения требований к квалификации монтажной организации и повышения точности измерений в комплект поставки может быть включен прямолинейный измерительный участок, аттестованный заводом изготовителем.
