Блоки коррекции объема газа ФЛОУГАЗ (далее –блоки) предназначены для приведения рабочего объёма газа, проходящего через счетчик газа, к стандартным условиям в соответствии с ГОСТ 2939 – 63 ( плюс 20 ° С и 101325 Па.). Область применения – коммерческий и технологический учет газа на газораспределительных станциях и газораспределительных пунктах промышленных пред-приятий и объектов коммунального хозяйства.
Преимущества ФЛОУГАЗ:
- высокая метрологическая стабильность;
- диапазон измеряемых давлений 1:10;
- работа на давлениях до 10,0 МПа измерение потери давления на счетчике;
- измерение температуры окружающей среды;одновременная работа двух интерфейсов RS-232 и RS-485;
- оптопорт и 6-ти кнопочная клавиатура.
Описание ФЛОУГАЗ:
Принцип действия блока основан на измерении текущих значений давления, температуры, объема газа при рабочих условиях и вычисления по полученной информации с учетом компонентного состава газа объёма и расхода, приведенных к стандартным условиям.
Технические характеристики ФЛОУГАЗ:
| Наименование параметра | ФЛОУГАЗ -10А | ФЛОУГАЗ -16А | ФЛОУГАЗ -30А | ФЛОУГАЗ -80А | ФЛОУГАЗ -100А |
|---|---|---|---|---|---|
| Диапазоны измерения абсолютного давления, МПа | 0,08-1,0 | 1,6-16 | 0,3-30 | 0,8-80 | 1,0-10 |
| Относительная погрешность канала измерения давления, % | ±0,25 | ||||
| Абсолютная погрешность измерения температуры, 0С. | ±0,5 | ||||
| Относительная погрешность приведения измеряемого объёма газа к нормальным условиям, % | ±0,4 | ||||
| Рабочий диапазон температур, 0С | от -40 до +50 | ||||
| Температура измеряемой среды, 0С | от -20 до +50 | ||||
| Интерфейс | RS 232, RS 485, оптопорт | ||||
| Архивы: | Среднечасовые – 45 сут. | ||||
| Среднесуточные – 3 мес. | |||||
| Нештатные ситуации – 300 записей | |||||
| Межповерочный интервал, лет | 6 лет | ||||
| Взрывозащита | 1ExibIIAT4Х | ||||
| Пылевлагозащита | IP66 | ||||
| Входной импульс объема | НЧ вход (2Гц Max) | ||||
| Габариты (мм) | H=220 xL=220 xB=197 | ||||
| Вес | 2,0Kg | ||||
| Материал корпуса | Алюминий | ||||

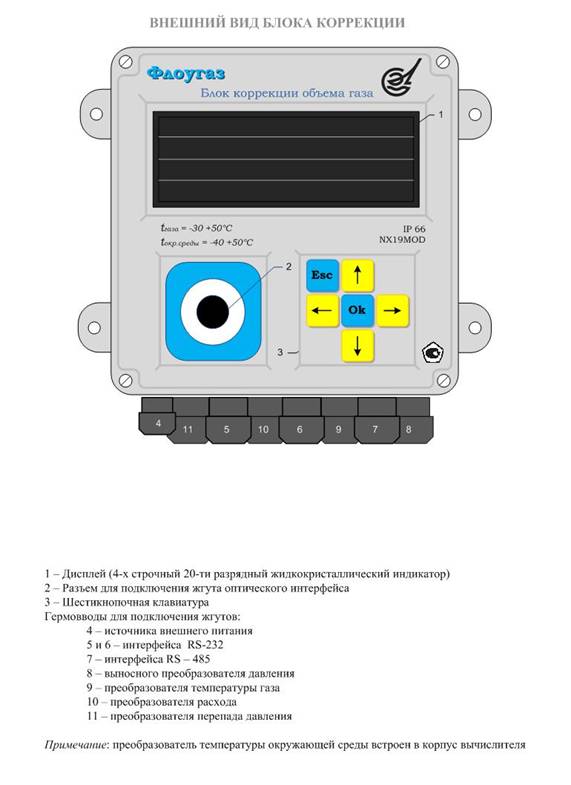

В состав блока коррекции ФЛОУГАЗstrong> входят:
- вычислитель микропроцессорный с дисплеем, клавиатурой, автономным источником питания;
- преобразователь абсолютного (избыточного) давлении;
- преобразователь перепада давления; преобразователь температуры газа преобразователь температуры окружающей среды;
- комплект монтажных частей для установки блока на счетчик газа.
