Блок коррекции объема газа БК

Блок БК предназначен для измерения, вычисления и индикации объема и расхода газа, прошедшего через счетчик газа, и приведение их к стандартным условиям по ГОСТ 2939-63 (плюс 20°С и 760 мм.рт.ст.) Область применения - коммерческий и технологический учет газа на газораспределительных станциях и газораспределительных пунктах промышленных предприятий и объектов коммунального хозяйства.

Технические характеристики блока БК:

Наименование параметра	БК-10А-1-М	БК-16А-1-М
Диапазоны измерения абсолютного давления, кгс/см²	0,9-10	1,6-16
Приведенная погрешность канала измерения давления, %	±0,25
Абсолютная погрешность измерения температуры, °С.	±0,5
Относительная погрешность приведения измеряемого объёма газа к нормальным условиям, %	±0,4
Рабочий диапазон температур, °С	от -40 до +50
Температура измеряемой среды, °С	от -20 до +50

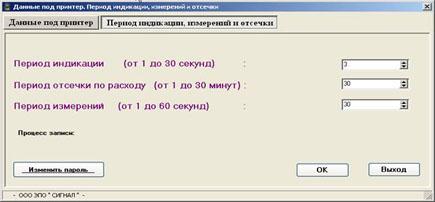

Интерфейс	RS 232/ RS 485
Архивы:	Среднечасовые - 45 сут.
	Среднесуточные - 3 мес.
	Нештатные ситуации - 300 записей
Межповерочный интервал, лет	3
Взрывозащита	1ExibIIAT4Х
Пылевлагозащита	IP 50
Входной импульс объема	НЧ вход (2Гц Max)
Цена импульса	1 (для счетчика СТГ 50-100 цена импульса 0,1)
Габариты (мм)	H=220 xL=220 xB=197
Вес	2,5Kg
Материал корпуса	Алюминий

Сэ=	Тс х Рз	х	1
	Рс х Тз		Кэ

где Тc - температура при стандартных условиях, равная 293,15°К;
Рc - давление при стандартных условиях, равное 0,1013МПа;
Кэ - коэффициент сжимаемости газа определяемый по ГОСТ 30319.2-96;
Тз - заданная температура газа,

Метод расчета коэффициента сжимаемости - NX 19 мод.

Состав БК:

Термопреобразователь сопротивления: ТСМ-1388/5 (100 Ом)"ЭЛЕМЕР"
Рабочий диапазон температур: -40…+50°С
Температура измеряемой среды: -40…+50°С
Канал измерения давления, имеющий в составе тензомодуль датчик абсолютного давления МИДА-ДА-51П
Диапазоны измерения абсолютного давления, кгс/см
