Блоки питания электронного корректора БПЭК-01/М, БПЭК-02/М, БПЭК-02/MR, БПЭК-02/МТ
Блоки питания серии БПЭК предназначены для электропитания корректоров ЕК260, ЕК270, ЕК-88, ТС215 (с соответствующей маркировкой), установленных во взрывоопасной зоне. При этом блоки питания располагаются во взрывобезопасной зоне и подключаются к сети переменного тока 220В. В дополнение к основной функции, питание корректора объема газа, являются барьерами искрозащиты между корректором и прочими электронными приборами (такими как промышленные контроллеры, регистрирующая аппаратура и телекоммуникационные устройства), не имеющими в своем составе цепей с классом защиты «искробезопасная электрическая цепь».

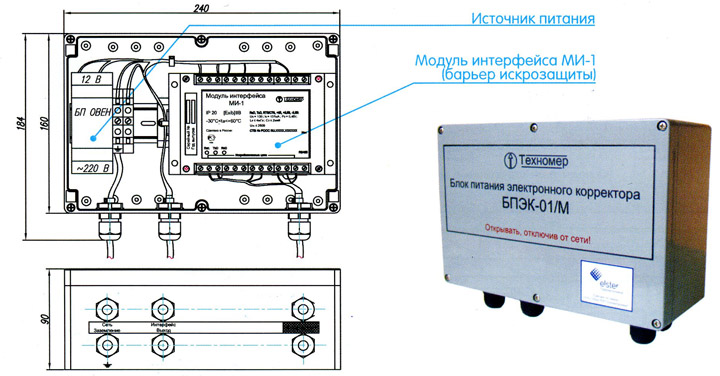

Основные конструктивные элементы и габаритные размеры блоков питания БПЭК-01/М

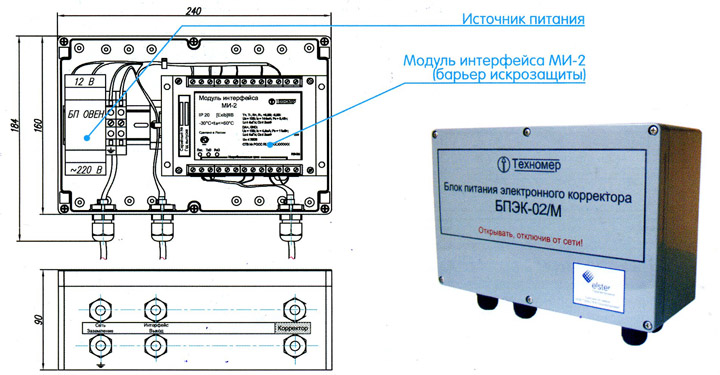

Основные конструктивные элементы и габаритные размеры блоков питания БПЭК-02/М

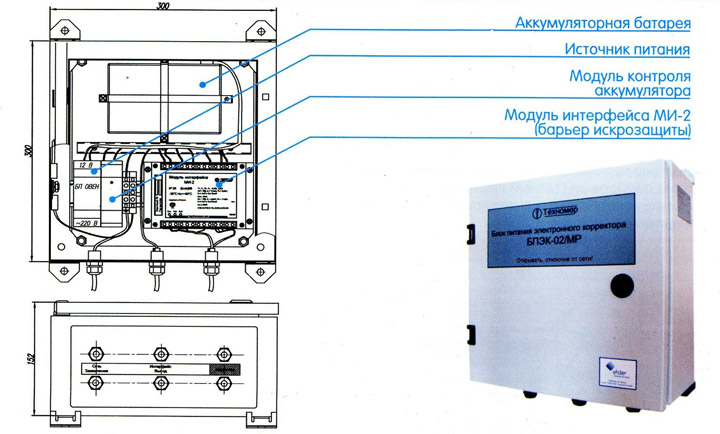

Основные конструктивные элементы и габаритные размеры блоков питания БПЭК-02/МР
Блоки питания БПЭК-01/М и БПЭК-02/М выполнены в пластмассовом корпусе. Блоки питания БПЭК-02/МР и БПЭК-02/МТ выполнены в металлическом корпусе.
Для подключения корректоров к блокам питания используется кабель БПЭК (6x0,5). Для подключения вторичного оборудования (RS232) к блокам питания применяются кабели КА/К (подключение к компьютеру), КА/М (подключение к различным модемам), КА/П (подключение к принтеру).*
Подключение кабелей производится через кабельные вводы на нижней стороне корпуса.
Выполняемые функции БПЭК:
Блок питания БПЭК-01/М предназначен:
- для питания взрывозащищенных устройств с видом взрывозащи-ты «искробезопасная электрическая цепь» стабилизированным напряжением;
- для ретрансляции сигналов (линий) интерфейса RS232 во взрывоопасную зону;
- для преобразования сигналов интерфейса RS232 в RS485 (полный дуплекс, 4-х проводной).
Блок питания БПЭК-02/М предназначен:
- для обеспечения питания взрывозащищенных устройств с видом взрывозащиты «искробезопасная электрическая цепь» стабилизированным напряжением;
- для ретрансляции импульсного информационного сигнала от взрывозащищенного устройства во взрывобезопасную зону;
- для ретрансляции сигналов (линий) четырехпроводного интерфейса RS485 (полный дуплекс) во взрывоопасную зону;
- для преобразования сигналов интерфейса RS485 в Rs232.
Блок питания БПЭК-02/МР выполняет те же функции, что и блок питания БПЭК-02/М, но дополнительно имеет в своем составе встроенный аккумулятор для резервного электропитания в случае пропадания сетевого напряжения.

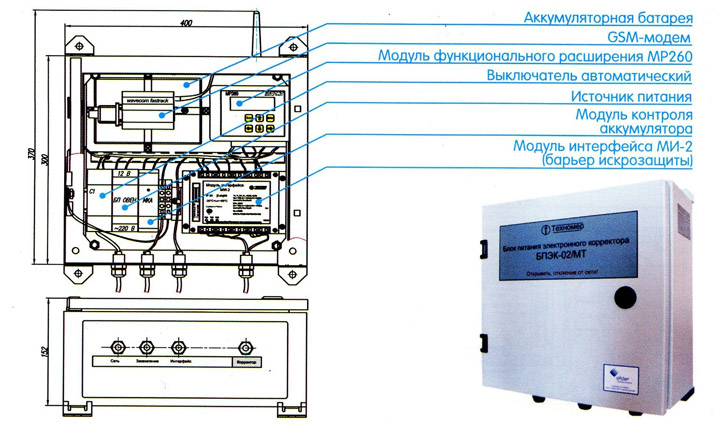

Блок питания БПЭК-02/МТ предназначен:
- для питания взрывозащищенных устройств с видом взрывозащиты «искробезопасная электрическая цепь» стабилизированным напряжением;
- для ретрансляции сигналов (линий) четырехпроводного интерфейса RS485 (полный дуплекс) во взрывоопасную зону;
- для трансляции информации с корректоров ЕК260 в GSM сеть.
- В блок питания БПЭК-02/МТ встроен GSM модем для передачи данных с узла учета.
- В состав блока питания БПЭК-02/МТ входит модуль функционального расширения МР260.
- Блок питания имеет встроенный аккумулятор для резервного электропитания корректора и GSM модема, который обеспечивает работоспособность изделия до двух суток, при отсутствии внешнего питания.
- Блок питания БПЭК-02/МТ позволяет организовать автоматический сбор данных с удалённых узлов учёта газа, исключая тем самым необходимость периодического посещения узлов учёта и непосредственного ручного считывания показаний счётчиков.
Особенности эксплуатации БПЭК:
Процесс передачи данных между диспетчерским и удаленными узлами учета организован следующим образом. Передача данных осуществляется путем запросов по инициативе с диспетчерского терминала в ручном или автоматическом режимах. В ручном режиме передача данных с удаленного терминала инициируется диспетчером, а в автоматическом режиме производится в моменты времени, установленные в планировщике задач программного комплекса «СОДЭК-Регион».
Использование МР260 в составе блока питания, предоставляет пользователю дополнительны возможности для подключения внешних коммуникационных устройств.
В качестве внешних коммуникационных устройств могут выступать персональный компьютер промышленный контроллер и принтер.
При подключении принтера МР260 выполняет формирование отчета по содержимому интервальной архива ЕК260/ЕК270 за выбранный период времени и вывод его на печать. При этом должны выполнять следующие условия:
- принтер должен быть оснащен интерфейсом RS232;
- принтер должен поддерживать команды Epson ESC/P;
- принтер должен быть подключен к свободному порту МР260.
- МР260 является «прозрачным» с точки зрения протокола обмена для связываемых устройств и не требует внесения изменений в алгоритм работы коммуникационных программ внешних устройств.
Технические характеристики БПЭК-01/М; БПЭК-02/М; БПЭК-02/МР; БПЭК-02/МТ:
| Характеристики | БПЭК-01/М БПЭК-02/М | БПЭК-02/МР | БПЭК-01/МТ |
|---|---|---|---|
| Корпус | Пластмассовый | Металлический | |
| Габариты ВхШхГ, мм | 240x184x90 | 300x300x152 | 370x400x152 | |
| Вес, кг | 1,5 | 3,5 | |
| Взрывозащита | [Exib]IIB | ||
| Класс защиты | Не хуже IP54 | ||
| Диапазон температур окружающей среды,"С | -20...+50 | ||
| Напряжение питания | 220 В | ||
| Электропитание корректора | 8,6...9,0 В | ||
| Интерфейс передачи данных | RS232/RS485 | ||
| Резервное питание | Нет Да | Да | |
| GSM-модем | Нет | Да | |
| Дополнительный канал связи | Нет | Да | |
Дополнительное оборудование и программное обеспечение БПЭК:
- GSM модемы Wavecom, Maestro, Siemens - используются для передачи данных с корректоров объема газа ЕК260, ЕК270, ЕК-88/К, ТС215, ТС-90/Т, (ТС-90/К) на персональный компьютер по GSM-сети. Наиболее часто применяются при создании систем телеметрии, а также если невозможно использовать проводные линии связи.
- Аналоговые модемы INPRO, ZyXEL, U.S.Robotics - используются для передачи данных с корректоров объёма газа ЕК260, ЕК270, ЕК-88/К, ТС215, ТС-90/Т, (ТС-90/К) на персональный компьютер через телефонную сеть или по выделенной линии.
- Кабели-адаптеры КА/К, КА/О, KA/O-USB, КА/М, КА/П - используются для подключения корректоров объёма газа ЕК260, ЕК270, ЕК-88/К, ТС215, ТС210, ТС-90/Т (ТС-90/К) к различному оборудованию. Длина кабелей оговаривается при заказе.
- Кабель БПЭК - используется для подключения корректоров объёма газа ЕК260, ЕК270 к блокам питания БПЭК. Длина кабелей оговаривается при заказе.
- Конвертер RS232/USB - используется для подключения корректоров к ПК через USB-интерфейс.
- Конвертер RS232/RS485- используется для подключения корректоров ЕК260, ЕК270 к ПК по RS485.
- Программно-аппаратный комплекс AS-300 - предназначен для считывания, обработки и анализа данных архивов электронных корректоров ЕК-87, ЕК-88/К, ЕК260, ЕК270, ТС-90/Т, ТС-90/К, ТС210, ТС215.
- Связь с корректорами устанавливается локально или дистанционно (модемное соединение). Количество обрабатываемых корректоров не ограничено.
- Программный комплекс СОДЭК - предназначен для сбора, хранения и использования в прочих
- информационных системах данных электронных корректоров объема газа.
- Программное обеспечение WinPADS - предназначено для настройки параметров корректоров объема газа ЕК260, ЕК270, ЕК-88/К, ТС210, ТС215, ТС-90/Т, (ТС-90/К), мониторинга их работы, сбора архивных данных. Используется сервисными организациями, службами по контролю за поставками газа, потребителями газа.
- Программное обеспечение ОРС LIS200 - предназначено для сбора и предоставления
