Блок питания АСК-9/2 предназначен для подачи внешнего питания на корректоры объема газа ЕК260, ЕК270, ЕК-88, ТС215, установленные вне взрывоопасной зоны.

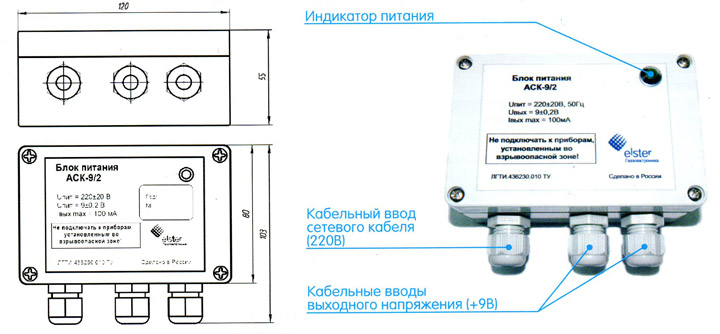

Блок питания АСК-9/2 выполнен в пластмассовом корпусе. Подключение сетевого кабеля и кабеля питания производится через кабельные вводы на нижней стороне корпуса.
Выполняемые функции АСК-9/2:
Блок питания АСК-9/2 обеспечивает питание электронных корректоров объема газа ЕК-88, ЕК260, ЕК270, ТС215, а также дополнительного оборудования с током потребления не более 100 мА, установленных во взрывобезопасной зоне.
Для подключения корректоров используется кабель, который входит в комплект поставки (стандартно 10 м). Длина кабеля оговаривается при заказе.
Технические характеристики блока питания АСК-9/2:
| Корпус | Пластмассовый |
|---|---|
| Габариты ВхШхГ, мм | 120x105x55 |
| Вес, кг | 0,6 |
| Номинальное напряжение питания, В / частота, Гц | 220+20 / 50±1 |
| Потребляемая мощность, Вт, не более | 5 |
| Ток нагрузки, мА | 100 |
| Уровень пульсации выходного напряжения при выходном токе 100 мА, не более мВ | 20 |
| Режим работы | Непрерывный |
| Класс защиты | Не хуже IP65 |
| Диапазон температур окружающей среды, °С | -10...+40 |
Подключение к корректорам производится кабелем прибора. Провода кабеля прибора имеют технологические бирки с маркировкой «+» и «-», которая позволяет безошибочно подключиться к корректору.
Подключение дополнительного оборудования производится аналогично подключению корректоров к контактам разъема Х2. Суммарный ток потребления не должен превышать 100 мА.
Включение в сеть производить только после того, как все кабели соединены, а крышка корпуса прибора закрыта. Запрещается подключение к устройствам, расположенным во взрывоопасной зоне!
