Фильтры газа ФГ-25, ФГ-32, ФГ-40, ФГ-50 предназначены для очистки природного газа, а также неагрессивных газов и воздуха от механических примесей (окалины и пыли).
Рабочая температура очищаемого фильтром газа и окружающей среды от -40 до +70 градусов. Фильтры применяются для установки на газопроводах перед измерительными приборами, запорно-регулирующей арматурой, газогарелочными устройствами котлов и других газосжигающих установок для повышения надежности и долговечности работы оборудования.
Материал корпуса - алюминий.
Фильтрующий элемент – нержавеющая сетка с ячейкой 0,08мм
Технические характеристики ФГ-25, ФГ-32, ФГ-40, ФГ-50:
|
Наименование параметра, размера |
Значение для исполнения фильтра | |||
|---|---|---|---|---|
|
ФГ(ФС)-25 |
ФГ(ФС)-32 |
ФГ(ФС)-40 |
ФГ(ФС)-50 |
|
|
Условный проход, DN, мм |
25 |
32 |
40 |
50 |
|
Рабочее давление, МПа, не более |
1,2 |
|||
|
Фильтрующий элемент – нержавеющая сетка с ячейкой 0,08мм |
||||
|
Пропускная способность при входном давлении 0,1 МПа, м3/ч |
300 |
350 |
380 |
450 |
|
Допускаемый перепад давления на фильтре, кПа |
5 |
|||
|
Габаритные размеры фильтра, мм, не более - строительная длина фильтра L - ширина фильтра В - высота фильтра Н |
162 86 155 |
250 105 162 |
210 115 250 |
250 130 220 |
|
Масса фильтра, кг, не более |
4 |
|||
|
Срок службы фильтра, лет, не более |
15 |
|||
*Дополнительно возможна комплектация фильтра индикатором перепада давления.

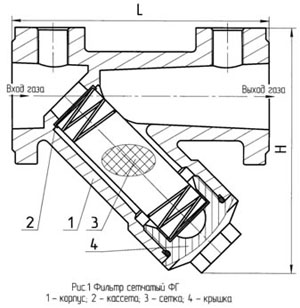

Схема фильтров ФГ-25, ФГ-32, ФГ-40, ФГ-50:
