Фильтры газа ФГС предназначены для использования с системах газоснабжения при очистке природного газа по ГОСТ 5542-87 и других неагрессивных газов и воздуха от механических примесей. Условия эксплуатации фильтров в части воздействия климатических факторов должны соответствовать климатическому исполнению УХЛ2 ГОСТ 15150-69, но с температурой окружающего воздуха от минус 40°С до плюс 45°С.
Предусматривается также комплектование любого фильтра индикатором перепада давления, позволяющего контролировать степень загрязнения фильтрующего элемента и его своевременную замену или очистку.
Технические характеристики фильтров ФГС-80, ФГС-100, ФГС-150, ФГС-200:
|
Наименование параметра или характеристики |
Величина по исполнениям | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
ФГС-50 |
ФГС-80 |
ФГС-100 |
ФГС-150 |
ФГС-200 | ||||||
|
Рабочая среда |
природный газ ГОСТ 5542-87 |
|||||||||
|
Диаметр условного прохода DN, мм |
50 |
80 |
100 |
150 |
200 |
|||||
|
Рабочее давление, МПа |
1,2 |
|||||||||
|
Пробное давление, МПа |
1,8 |
|||||||||
|
Пропускная способность при рабочем давлении 1,2 МПа, м3/ч, не менее |
8000 |
12000 |
16000 |
30000 |
60000 |
|||||
|
Допустимый перепад давления на фильтрующем элементе, Па (мм. вод. ст.), не более |
10000(1000) |
5000(500) |
10000(1000) |
5000(500) |
10000(1000) |
5000(500) |
10000(1000) |
5000(500) |
10000(1000) |
|
|
Степень фильтрации не менее 98% частиц, имеющих линейные размеры, превышающие, мкм |
10 |
200 |
10 |
200 |
10 |
200 |
10 |
200 |
10 |
|
|
Тип соединения |
фланцевое ГОСТ 12815-80 |
|||||||||
|
Материал фильтрующего элемента |
поли- пропи- леновоеволокно |
сеткаполу- томпаковая02Н |
поли пропи- леновоеволокно |
сеткаполу- томпаковая02Н |
поли- пропи- ленвоеволокно |
сеткаполу- томпаковая02Н |
поли пропи- леновоеволокно |
сеткаполу- томпаковая02Н |
поли- пропи- леновоеволокно |
|
|
Масса, кг, не более |
29 |
52,5 |
92 |
254 |
||||||
|
Средний срок службы, лет, не менее |
30 |
|||||||||
|
Условное обозначение |
Условный проход Ду |
L |
H |
H1 |
L1 |
B |
Рис |
|---|---|---|---|---|---|---|---|
|
ФГ-50П-00-00 |
50 |
350 |
340* |
116* |
- |
- |
1 |
|
ФГ-50У1-00-00 |
50 |
- |
340* |
116* |
175 |
278 |
2 |
|
ФГ-50У2-00-00 |
50 |
- |
340* |
116* |
175 |
278 |
3 |
|
ФГ-80П-00-00 |
80 |
400 |
450* |
107* |
- |
- |
1 |
|
ФГ-80У1-00-00 |
80 |
- |
450* |
107* |
200 |
303 |
2 |
|
ФГ-80У2-00-00 |
80 |
- |
450* |
107* |
200 |
303 |
3 |
|
ФГ-100П-00-00 |
100 |
500 |
525* |
152* |
- |
- |
1 |
|
ФГ-100У1-00-00 |
100 |
- |
525* |
152* |
250 |
385 |
2 |
|
ФГ-100У2-00-00 |
100 |
- |
525* |
152* |
250 |
385 |
3 |
|
ФГ-150П-00-00 |
150 |
550 |
1235 |
725 |
- |
- |
1 |
|
ФГ-150У1-00-00 |
150 |
- |
1235 |
725 |
275 |
470 |
2 |
|
ФГ-150У2-00-00 |
150 |
- |
1235 |
725 |
275 |
470 |
3 |
|
ФГ-200П-00-00 |
200 |
800 |
1595 |
755 |
- |
- |
1 |
|
ФГ-200У1-00-00 |
200 |
- |
1595 |
755 |
400 |
650 |
2 |
|
ФГ-200У2-00-00 |
200 |
- |
1595 |
755 |
400 |
650 |
3 |

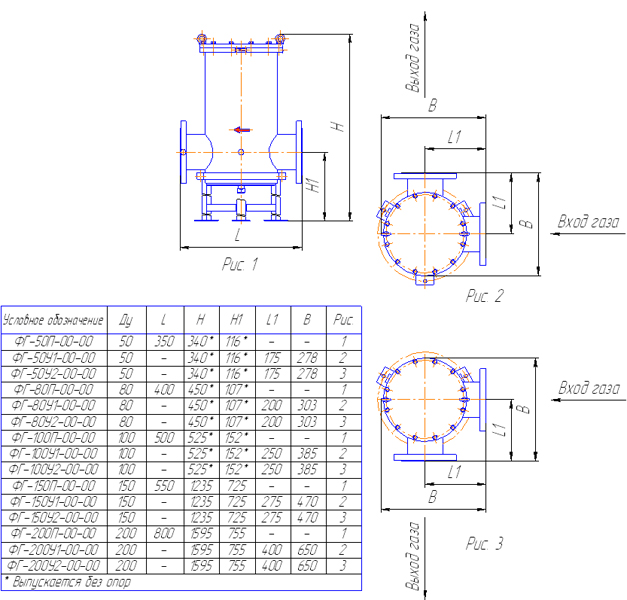

Схема ФГС-80, ФГС-100, ФГС-150, ФГС-200:
