Индикаторы ИПД монтируются на фильтры газа используемые для фильтрации углеводородных и других неагрессивных газов от механических примесей, при рабочем давлении фильтруемого газа от 0 до 1,6 МПа в диапазоне температур фильтруемого газа от минус 40 °С до плюс 70 °С. Индикаторы предназначены для наблюдения за характером изменения перепада давления на фильтрах газа. Перепад давления, в данном случае, характеризует степень засорения фильтров газа.
Устройство и принцип работы ИПД:
Для определения степени засорения необходимо по шкале, которой оснащен индикатор, с помощью стрелки, проследить перепад давления. Шкала индикатора разделена на два сегмента: зеленый и красный. Индикаторы настроены таким образом, что линия раздела сегментов соответствует перепаду давления не более 5кПа для индикатора ИПД16-5, предназначена для фильтра газа, обеспечивающего фильтрацию 99,5 % частиц с размерами до 0,07 мм или 10 кПа для индикатора ИПД16-10, предназначенного для фильтра газа, обеспечивающего фильтрацию 99,5 % частиц с размером до 0,005 мм. Правила по метрологии ПР 50.2.019 допускают применение индикаторов для контроля за перепадом давления на фильтрах. Для определения степени загрязнения фильтрующего элемента не требуется количественная оценка, достаточно проследить за тем находится ли стрелка индикатора в зеленом секторе (фильтрующий элемент чистый), или в красном секторе (фильтрующий элемент засорен). При засорении фильтрующего элемента необходимо произвести его очистку или замену.
Основные характеристики ИПД:
- Максимальное рабочее давление -1,6 МПа
- Максимально допустимая разность давлений на входе и выходе индикатора, не приводящая к выходу его из строя -1,6 МПа
- Точность индикации "рабочая зона" (зеленый сегмент шкалы) и "нерабочая зона"(красный сегмент шкалы) +/-10%
- Присоединение индикатора к фильтру осуществляется трубкой с внутренним диаметром 6мм
- Диапазон температуры рабочей среды - от минус 40 °С до плюс 70 °С
- Диапазон температуры окружающей среды - от минус 40 °С до плюс 70 °С
- Конструкция индикатора обеспечивает возможность удобного доступа к шкале для наблюдений показаний
- Масса индикатора - не более 1,0 кг
- Срок службы - не менее 5 лет
- Сертификат соответствия № РОСС RU.АЯ74.В15832

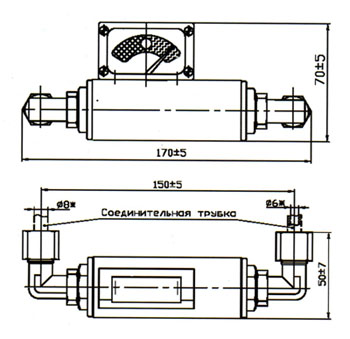

Схема ИПД:
