Датчики температуры ТПТ

Предназначены для измерения температуры жидких, газообразных, твердых и сыпучих сред, химически неагрессивных, а также агрессивных, не разрушающих защитную арматуру в различных отраслях промышленности. ТПТ-1Р допущены к эксплуатации на судах с неограниченным районом плавания.

Технические характеристики ТПТ:

• диапазон измеряемых температур, °С
  • для ТПТ
    • от -200 до 500°С – «С»;
    • от -200 до 300°С – «Н»;
  • для ТМТ
  • от -50 до 120°С (класс допуска А);
  • от -50 до 200°С (класс допуска В, С).
• класс допуска
  • А,
  • В,
  • С
• номинальная статическая характеристика (НСХ)
  • 50П, 100П, 500П, Рt100, Pt500
  • 50М, 100М
• схема соединений с ЧЭ
  • №№ 1, 2, 3, 4, 5
  • для схемы соединений №1, №2, №5, класс допуска – В,С
• показатель тепловой инерции, с
  • 30 - для ТПТ, ТМТ-1-1, ТПТ, ТМТ-1-2
  • 15 - для ТПТ, ТМТ-1-3, ТПТ, ТМТ-1-4, ТПТ, ТМТ-1-5
  • 10 - для ТПТ, ТМТ-1-4 (диаметр защитной арматуры  6 мм)
• условное давление (Pу), МПа
  • 6,3 - для ТПТ, ТМТ-1-1, ТПТ, ТМТ-1-3, ТПТ, ТМТ-1-4
  • 0,4 - для ТПТ, ТМТ-1-2, ТПТ, ТМТ-1-5
• виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
• степень защищенности от пыли и влаги IP65 по ГОСТ 14254
• климатическое исполнение
  • По условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
• материал
• защитной арматуры: сталь 12Х18Н10Т
• головки: прессматериал АГ-4В (для ТПТ-1Р допускается сталь 12Х18Н10Т)

Примечание:

1. термопреобразователи с чувствительным элементом по НСХ – 500П изготовляются на диапазон измеряемых температур от -200 до +300 С
2. по согласованию с заказчиком термометры с буквой «Р» могут поставляться с головками из стали 12Х18Н10Т

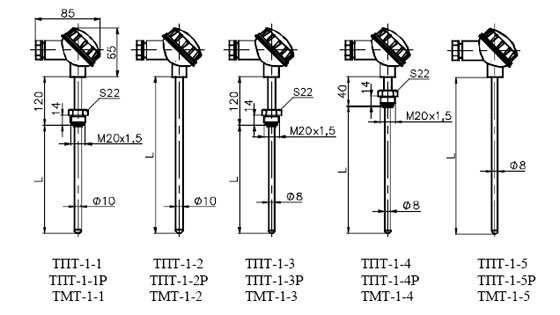

Схема ТПТ:
