Клапаны КПЗ предназначены для автоматического прекращения подачи неагрессивных углеводородных газов к потребителям при повышении и понижении контролируемого давления сверх заданных пределов. Изготавливаются с условным проходом Дy 50 и 100 мм низкого, среднего или высокого контролируемого давления.
Регулируемая среда — природный газ по ГОСТ 5542-87.
Соединение — фланцевое по ГОСТ 12820-80
Устройство клапанов КПЗ:
Клапан предохранительный запорный КПЗ в соответствии с рисунком состоит из сварного корпуса, внутри которого со стороны входного патрубка находится седло, которое перекрывается клапаном с резиновым уплотнителем. Клапан с помощью рычага закреплен на оси, которая размещена в корпусе. На оси установлена сдвоенная пружина кручения, концы которой опираются на внутреннюю поверхность корпуса, а средняя часть, выполненная в виде петли, прижимает через рычаг клапана к седлу.
На конце оси, выходящем наружу, закреплен рычаг, который входит в зацепление со скобой штока механизма контроля. Механизм контроля, предназначенный для непрерывного контроля давления Рвых и выдачи сигнала на срабатывание отсечного клапана в исполнительном устройстве КПЗ при аварийных повышении и понижении контролируемого давления сверх допустимых заданных значений, состоит из разъемного корпуса, мембраны, штока, пружин, уравновешивающих действие на мембрану импульса давления Рвых.
Принцип работы клапанов КПЗ:
Контролируемое давление Рвых подается в подмембранную полость механизма контроля, обуславливая положение штока со скобой в положение зацепления с рычагом, устанавливаемое настройкой. Рычаг должен удерживаться скобой. При аварийных повышений и понижений давления Рвых в подмембранной полости сверх пределов настройки, происходит перемещение штока со скобой влево или вправо, рычаг отсечного клапана выходит из зацепления со скобой. Под действием пружины клапан перекрывает вход газа.
Приведение КПЗ в рабочее (открытое) положение после срабатывания производится вручную, поворотом рычага до зацепления со скобой при установившемся контролируемом давлении Рвых в подмембранной полости механизма контроля.
Клапан КПЗ-Н отличается от клапана КПЗ-В пружинами и мембраной механизма контрол
Параметры клапанов КПЗ:
| Параметр | Наименование | |||||
|---|---|---|---|---|---|---|
| КПЗ-50Н | КПЗ-50В | КПЗ-50С | КПЗ-100Н | КПЗ-100В | КПЗ-100С | |
| Рабочее давление на входе, МПа, не более | 1,2 | |||||
| нижний | 0,0003-0,003 | 0,003-0,03 | 0,01-0,12 | 0,0003-0,003 | 0,003-0,03 | 0,01-0,12 |
| верхний | 0,002-0,075 | 0,03-0,75 | 0,06-0,32 | 0,002-0,075 | 0,03-0,75 | 0,06-0,32 |
| Точность срабатывания, % | ±5 | |||||
| Условный проход Дy, мм | 50 | 100 | ||||
| Строительная длина, мм | 230 | 350 | ||||
| Габаритные размеры, мм ширина | 253 | |||||
| высота | 386 | 450 | ||||
| Масса, кг, не более | 20 | 36 | ||||

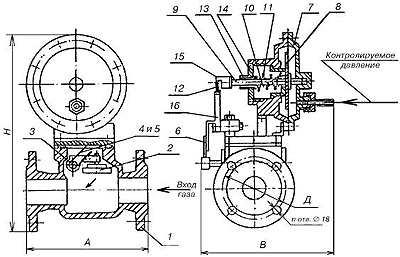

Схема клапанов КПЗ:
|
|
|
Технические характеристики клапанов КПЗ:
| Технические характеристики | Величина по типоразмерам | ||
|---|---|---|---|
| КПЗ-50Н | КПЗ-50В | ||
| рабочая среда | природный газ по ГОСТ 5542-87 | ||
| диапазон рабочих температур, °С | от -40 до +60 | ||
| диапазон рабочего давления, МПа | 0,05...1,2 | ||
| диапазон настройки срабатывания | при понижении Р ВЫХ | 0,0005...0,03 (0,0005) | 0,009...0,3 (0,03) |
| (заводская настройка), МПа | при повышении Р ВЫХ | 0,0017...0,09 (0,0017) | 0,07...0,9 (0,075) |
| погрешность срабатывания от | при повышении | ±5 | |
| номинального значения, %, не более | при понижении | ±10 | |
| присоединительные размеры входного и выходного патрубков | условный проход, Ду, мм | 50 | |
| соединение | фланцевое по ГОСТ 12817-80 | ||
| диаметр седла, мм | 50 | ||
| строительная длина, мм | 220+15 | ||
| габаритные размеры, мм, не более | 220x220x350 | 220x250x350 | |
| масса, кг, не более | 7,5 | 8,5 | |
| гарантийный срок эксплуатации (в пределах срока хранения), мес. | 18 | ||
| гарантийный срок хранения, мес. | 36 | ||
| срок службы, лет, не менее | 15 | ||

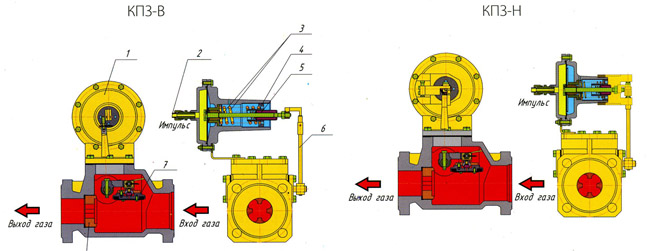

Схема клапанов КПЗ-В и КПЗ-Н:
1 - механизм контроля; 2 - соединительный трубопровод; 3 - настроечные пружины КПЗ; 4 - настроечная гайка ПЗК по повышению Р вых ; 5 - настроечная гайка ПЗК по понижению Рвых; 6 - приводной рычаг КПЗ; 7 - клапан запорный; 8 - седло КПЗ

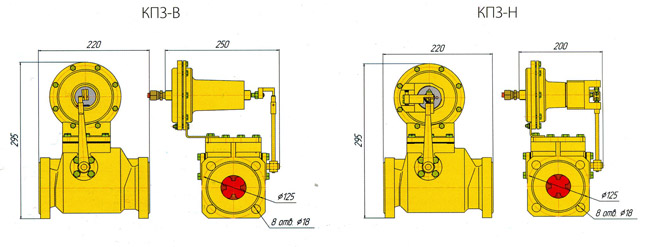

Габаритно-монтажная схема КПЗ-В и КПЗ-Н:
