Клапаны предохранительные сбросные серии ПСК предназначены для сброса газа в атмосферу в случае кратковременного превышения давления газа сверх установленного значения. Клапаны устанавливаются на газопроводах низкого, среднего и высокого давления.
Параметры оборудования ПСК:
- Рабочая среда - природный газ по ГОСТ 5542-87;
- Температура окружающей среды, °C - от -10 до +35;
- Диаметр условного прохода Ду, мм - 25; 50;
- Тип соединения вход/выход - резьба внутренняя по ГОСТ 6357-81;
- Масса, кг, не более - 5.
Технические характеристики ПСК:
| Наименование | Предел настройки, кПа | Габаритные размеры, мм |
|---|---|---|
| ПСК-25Н | 1-20 (2,5-100) |
Диаметр – 160 Высота - 200 |
| ПСК-25В | 100-300 (400-1000) | |
| ПСК-50Н/5 | 1 - 5 |
Диаметр – 220 Высота - 245 |
| ПСК-50Н/20 | 5 - 20 | |
| ПСК-50С/50 | 20 - 50 | |
| ПСК-50С/125 | 50 - 125 | |
| ПСК-50С/300 | 125 - 300 | |
| ПСК-50В/400 | 125 - 400 | |
| ПСК-50В/700 | 300 - 700 | |
| ПСК-50В/1000 | 300 - 1000 |

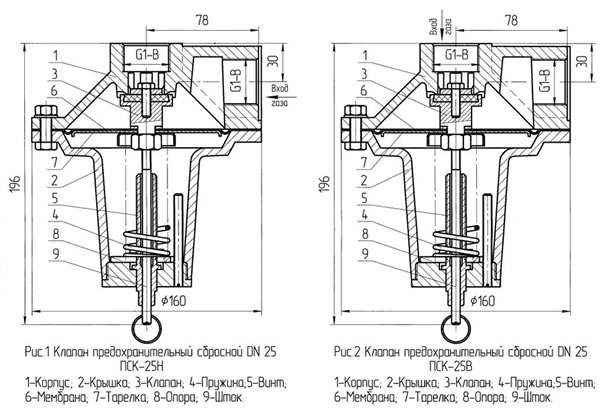

Функциональная схема ПСК-25Н(В):

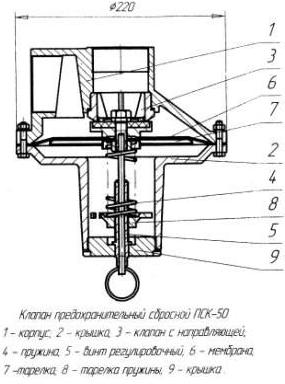

Функциональная схема ПСК-50Н(C, В):
