РДГБ-6 предназначен для редуцирования высокого или среднего давления на низкое, автоматическое поддержание низкого выходного давления на заданном уровне независимо от изменений расхода и входного давления, автоматическое отключение подачи газа при аварийном понижении выходного давления сверх допустимых заданных значений.
Преимущества РДГБ-6:
- входное давление до 1,2 МПа
- гарантийный срок эксплуатации - 5 лет со дня ввода регулятора в эксплуатацию
- срок службы 15 лет
- качество литья и обработки корпусных элементов
- простота конструкции
- удобство обслуживания
- ЗИП в комплекте поставки
- работа регуляторов при температуре от -40 до +60 °С
- стабильная работа при малых расходах и на импульсных режимах
Технические характеристики регулятора давления газа РДГБ-6:
| Наименование параметра | Тип изделия | |
|---|---|---|
| РДГБ-6 | ||
| регулируемая среда | природный газ по ГОСТ 5542-87 | |
| температура окружающей среды, °С | от -40 до +60 | |
| максимальное входное давление, МПа | 1,2 | |
| давление срабатывания сбросного клапана, кПа | 3,00...3,45 | |
| давление запорного клапана, кПа | при повышение Рвых | - |
| при понижение Рвых | 2,0...1,0 | |
| выходное давление, кПа | 2,2 ± 0,2 | |
| пропускная способность, м3/ч | при Рвх=0,05 МПа | 6 |
| при Рвх=0,1 МПа | ||
| при Рвх=0,2 МПа | ||
| при Рвх=0,3 МПа | ||
| при Рвх=0,4 МПа | ||
| приРвх=0,5 МПа | ||
| при Рвх=0,6 МПа | ||
| при Рвх=1,2 МПа | ||
| неравномерность регулирования, %, не более | ±10 | |
| присоединительные размеры | входного патрубка, Ду, мм | 12 |
| выходного патрубка, Ду, мм | 12 | |
| резьба | G 3/4 - В | |
| габаритные размеры | 200x82x100 | |
| масса, кг, не более | 1,5 | |
| межремонтный интервал, лет | 3 | |
| срок службы, лет, не менее | 15 | |
| гарантийный срок эксплуатации, лет | 5 | |
Принцип работы регулятора давления газа РДГБ-6:
Регулятор давления газа РДГБ-6 содержит корпус с подпружиненной мембраной, на которой закреплен клапан. Перемещаясь под действием давления мембрана закрывает клапан при давлении 0,04...0,06 МПа, устанавливая таким образом за клапаном постоянное давление, не зависящее от расхода и величины входного давления.
Регулятор давления газа содержит корпус регулятора с регулирующей мембраной, связанной рычагом с блоком рабочих клапанов, установленных соосно.
При повышении давления на выходе из регулятора выше заданного, мембрана, перемещая рычаг, закрывает рабочий клапан, тем самым регулируя выходное давление. При аварийном падении давления на выходе ниже заданного мембрана перемещается под действием пружины регулятора и захлопывает попутный рабочий клапан.
Для сброса повышенного давления из выходного тракта регулятора служит сбросной клапан, расположенный в центре мембраны. Давление срабатывания регулируется пружиной. Сбрасываемое давление по системе каналов в корпусе выходит в сифон.
Пуск регулятора в работу после устранения разгерметизации со стороны потребителя производится нажатием на кнопку "ПУСК".

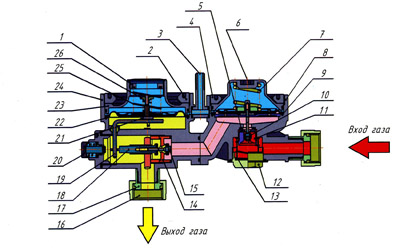

Схема РДГБ-6:

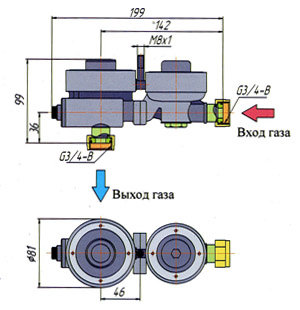

Габаритная схема РДГБ-6:
