РДГБ-10 предназначены для редуцирование высокого или среднего давления на низкое, автоматическое поддержание выходного давления на заданном уровне при изменениях расхода и входного давления.
Преимущества регулятора давления газа РДГБ-10, РДГБ-25:
- качество литья и обработки корпусных элементов и простота конструкции
- запатентованная конструкция механизма запорного клапана обеспечивает срабатывание во всем диапазоне настройки выходного давления регулятора
- удобство обслуживания
- ЗИП в комплекте поставки
- гарантийный срок эксплуатации 5 лет, срок службы 15 лет
- работа регуляторов при температуре от -40 до +60 °С
- стабильная работа при малых расходах и на импульсных режимах
- компактность
Технические характеристики РДГБ-10, РДГБ-25:
| Наименование параметра | Тип изделия | ||
|---|---|---|---|
| РДГБ-10 | РДГБ-25 | ||
| регулируемая среда | природный газ по ГОСТ 5542-87 | ||
| температура окружающей среды, °С | . от -40 до +60 | ||
| максимальное входное давление, МПа | 0,6 | ||
| пределы регулирования номинальных значений настройки выходного давления, Рвых, кПа | 1.5...3 | ||
| пропускная способность, м3/ч | при Рвх=0,05 МПа | 10 | 25 |
| при Рвх=0,1 МПа | 10 | 25 | |
| при Рвх=0,2 МПа | 10 | 25 | |
| при Рвх=0,3 МПа | 10 | 25 | |
| при Рвх=0,4 МПа | 10 | 25 | |
| при Рвх=0,5 МПа | 10 | 25 | |
| при Рвх=0,6 МПа | 10 | 25 | |
| зона пропорциональности, % от верхнего предела настройки Рвых | ±10 | ||
| зона нечувствительности, % от верхнего предела настройки Рвых | 2,5 | ||
| диапазон настройки срабатывания предохранительного сбросного клапана (ПСК), кПа | 1,7...4 | ||
| диапазон настройки срабатывания предохранительного запорного клапана, (ПЗК), кПа | при повышении Рвых | 1,8...4,7 | |
| при понижении Рвых | 0,8... 1,5 | ||
| погрешность срабатывания ПЗК от номинального значения настройки, % | при повышении Рвых | ±5 | |
| при понижении Рвых | ±10 | ||
| входного патрубка | G 3/4 - В | ||
| выходного патрубка | G 1 1/4-В | ||
| габаритные размеры, мм, не более | 165x135x180 | ||
| масса, кг, не более | 1,5 | ||
| срок службы, лет, не менее | 15 | ||
| гарантийный срок эксплуатации, лет | 5 | ||
Устройство регулятора давления РДГБ-10, РДГБ-25:
В регуляторе скомпонованы, соединены и независимо работают устройства: непосредственно регулятор давления, отключающее устройство, фильтр для отделения пыли, предохранительный сбросной клапан, стабилизирующее устройство.
Регулятор давления газа содержит корпус с входной, промежуточной, и выходной камерами, седло отключающего устройства и первой ступени редуцирования, отключающее устройство с фиксирующими шариками, передаточными тагами и роликами, мембранным узлом и клапаном, сервопривод первой ступени редуцирования, седло регулирующего клапана второй ступени, сервопривод второй ступени-редуцирования, включающий сдвоенный регулирующий и запорный клапан, установленный на штоке, рычажный передаточный механизм, рабочую мембрану и установленную в корпусе дающую пружину, сбросной клапан смонтированный на рабочей мембране, импульсную трубку.
Принцип работы регулятора давления РДГБ-10, РДГБ-25:
В исходном состоянии клапан отключающего устройства установлен в открытое положение. Давление газа, проходя через седло первой ступени редуцирования снижается до промежуточной величины. Далее давление газа, проходя через щель между седлом и клапаном снижается до необходимого значения. Выходное давление попадает в подмембранную полость мембраны через импульсную трубку, действие которого уравновешивается задающей пружиной. По внутренним каналам связи в корпусе давление попадает в надмембранную полость сервопривода первой ступени редуцирования и подмембранную полость отключающего устройства.
При изменении расхода после регулятора выходное давление под мембраной изменяется, равновесие сил нарушается, что приводит к перемещению жесткого центра мембраны в сторону нового равновесного состояния и соответствующему перемещению регулирующего клапана второй ступени редуцирования.

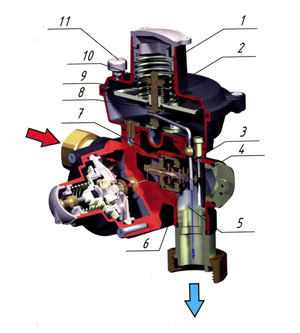

1 - регулировочная гайка исполнительного механизма 2 - задающая пружина 3 - рычажный передаточный механизм 4 - импульсная трубка 5 - выходная камера 6 - сдвоенный регулирующий и запорный клапан 7 - седло регулирующего клапана 8 - сбросной клапан 9 - пружина сбросного клапана 10 - регулировочная гайка сбросного клапана 11 - отводящий газопровод

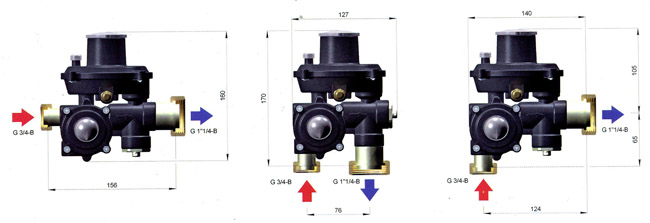

Габаритная схема регулятора давления РДГБ-10, РДГБ-25:
