Регуляторы управления КВ-2, КН-2 для высокого и низкого давления, или как их еще называют пилоты, применяются для передачи командного сигнала регулирующим клапанам различного типа (РДГ, РДБК, РДУК) и поддержания заданных параметров газа при прохождении через них потока. Они нашли широкое применение в газорегуляторных установках и объектах.
Технические характеристики КВ-2, КН-2:
| Характеристика | Значение для модификации | |
|---|---|---|
| регулятор КВ-2 | регулятор КН-2 | |
|
Давление, МПА (кгс/см2): рабочее пробное на выходе |
1,2 (12) 1,8 (18) 0,06 - 0,6 (0,6 - 6) |
0,6 (6) 0,9 (9) 0,0005 - 0,06 (0,005 - 0,6) |
|
Размеры, мм: длина ширина высота |
64 160 177 |
64 160 183 |
| Вес, кг | 5,2 | 4,5 |
Устройстви и отличия КВ-2, КН-2:
Регуляторы управления КВ-2 и КН-2 состоят из металлического корпуса, а снизу крепится крышка. Газ, попадая внутрь пилота, через клапан подается вниз, проходя через мембрану при помощи толкателя, и попадает в регулировочный стакан с пружиной, где или ослабляется, или усиливается давление, и газ с заданными параметрами подается на выход.
Различие конструкций регуляторов высокого и низкого давления КВ-2, КН-2 заключается в том, что в первом перед мембраной стоит диск с конусообразным отверстием для входа/выхода газа. Благодаря пружине есть возможность выставлять необходимое давление для выходного потока. Например, для увеличения давления следует повернуть регулировочный винт по часовой стрелке, а для уменьшения – в обратную сторону.

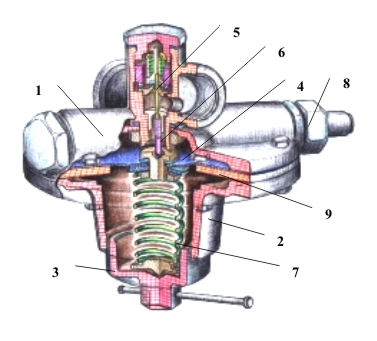

Рисунок 1 - строение регулятора типа КВ-2
- Корпус.
- Крышка.
- Стакан регулировочный.
- Мембрана в сборе.
- Клапан в сборе.
- Толкатель.
- Пружина.
- Штуцер.
- Кольцо.
Рисунок 2 - строение регулятора типа КН-2
- Корпус.
- Крышка.
- Стакан регулировочный.
- Мембрана в сборе.
- Клапан в сборе.
- Толкатель.
- Пружина.
- Штуцер.
